Styrbar betonblokmaskine behøver ingen skinner til Dirksen Sierbeton

Dirksen Sierbeton driver i alt tre betonblokmaskiner og dækker en lang række forskellige produkter til hus- og havebyggeri samt landskabsarkitektur. Dets produktportefølje dækker standardprodukter gennem specielle nicheprodukter helt op til skræddersyede design.

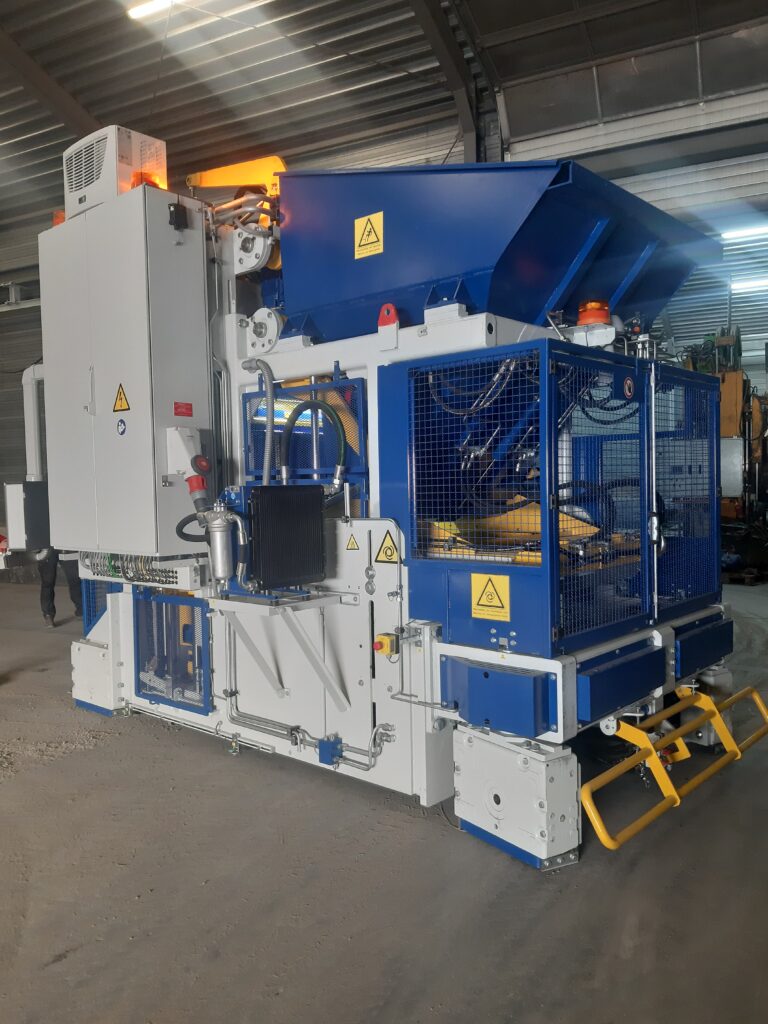

I løbet af fornyelsesinvesteringer skulle en af ​​deres maskiner erstattes af den rejse Zenith 940 S&C Concrete Block Machine med sine meget forskellige produktionsfunktioner. Den almindelige version af denne rejsemaskine kører på skinner. En version, der kørte uafhængigt af Rails, var nødvendig for at opretholde den eksisterende infrastruktur og spare på dyre modifikationsarbejde.

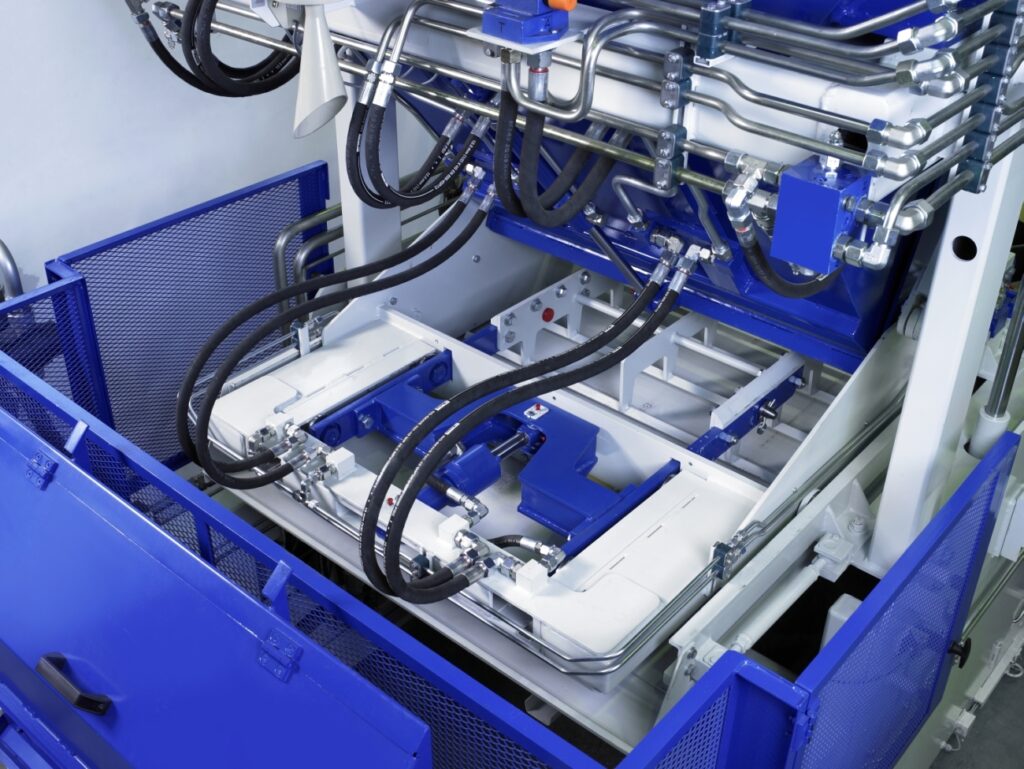

Zeniths ingeniører steg til udfordringen og designet med succes den første styrbare Zenith 940 S&C, der ikke kører på skinner. I betragtning af den store lejebelastning var den største udfordring med at designe den nye maskine at konstruere et styresystem med Drive Unit. Styrings- og drivenhederne er udstyret med Rexroth -proportionelle ventiler med proportional kontrol. Tilføjet hertil har maskinen højtydende drivmotorer fra Danfoss.

Maskinen har hydrauliske enkelthjuldrev uden synkronisering, men med en bremse monteret i stedet for en ekstra bremse.

En yderligere skræddersyet funktion fra Zenith er ansat for at garantere, at maskinen kan styres nøjagtigt. Det indvendige hjul var udstyret med et større styringsplads på +- 45 grader. Dette gør det muligt for maskinen at manøvrere selv i meget stramme rum.

Da de tidligere stålruller ikke kunne bruges, involverede udfordringen også at designe passende hjul, der kunne modstå den enorme belastning. I dette tilfælde blev der anvendt specielle Vulkollan -hjul med en forstørret diameter. Disse beskadiger ikke jorden og kan på samme tid klare den enorme belastning på over seks ton.
Denne nyligt designede version af Zenith 940 S&C kan anvendes til fremstilling af enkeltlag af produkter fra 40 mm lige op til 1.000 mm i højden.

Beton føres ind i maskinen på Dirksen Sierbeton ved hjælp af en gaffeltruck med en beton silo. Alternativt er en fuldautomatiseret betonforsyning også mulig ved hjælp af en bro -feed -enhed.
En ændring af programmet er planlagt som det næste trin for at installere modstående beton manuelt. Der vil blive ansat et let gardin til at garantere maksimal erhvervssikkerhed.

Laserteknologi med vægafstandsmåling sikrer, at maskinen forbliver på sporet, selv uden guiderails. Afstanden til blokke, der allerede er produceret, måles også ved ultralyd for at udelukke skade på nogen af ​​dem.

Da den nyudviklede maskine ikke kører på skinner, kan der foretages besparelser på de betydelige investeringsomkostninger for skinner. Jernbanesamlingsarbejdet fjernes også, ligesom overførselsvognen til transport af maskinen fra det ene spor til det næste.

Dens skræddersyede bredde med yderligere 80 mm betyder, at eksisterende forme kan reutiliseres.

En afgørende faktor i beslutningen om en maskine, der ikke behøver nogen skinner, var eliminering af ændringsarbejdet. Produktionshallen stod allerede, og den eksisterende infrastruktur kunne reutiliseres uproblematisk.

Kunden er især imponeret over det faktum, at produktionsproduktionen er fordoblet med den nyeZenith Machinesammenlignet med før.
