Mobile Laying Brick Machine er en murstensfremstillingsmaskine. Den er nem at betjene og velegnet til små murstensfabrikker. Det bevæger sig med ændringen af arbejdsstedet. Dette udstyr kræver ikke en palle. De pressede mursten placeres på stedet, efterhånden som murstensmaskinen bevæger sig, hvilket sparer en masse palleomkostninger, men pladsområdet skal være stort nok. Mobile Laying Brick Machine vedtager et avanceret PLC intelligent kontrolsystem, som kan realisere menneske-maskine-dialog, fuldautomatisk drift, tilfældig signalanalyse, automatisk fejldiagnose og forskellige parameterindstillinger. Denne maskine har fordelene ved enkel og kompakt struktur, nem betjening, nem vedligeholdelse, lavt strømforbrug og høj output.
Produktvideo

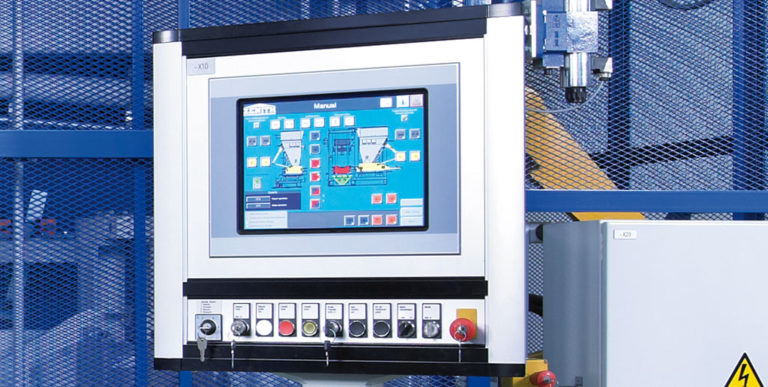

Deselvforklarende, menudrevet Touch Panelgør maskinens betjening meget let. Produktionsparametrene for forskellige formtyper og produktionsprogrammer indtastes og gemmes ved at bruge de overskuelige menumasker. En hurtig Siemens SPS bruges til intern signalbehandling.

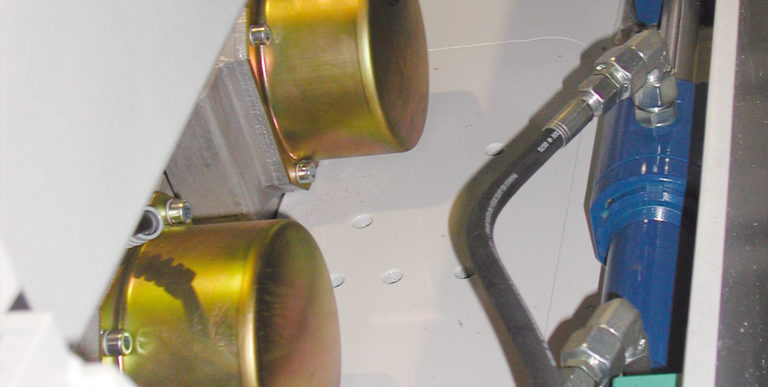

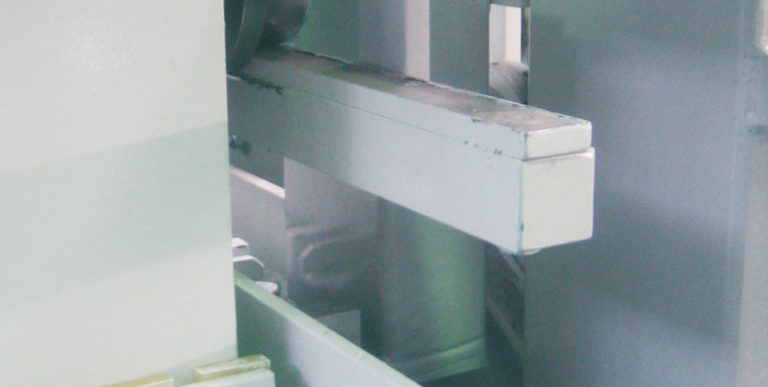

De store dimensionerede søjler og styrelejer, understøttet af synkronisering af bevægelser via kæde og håndtagsaksel, garanterer ensikker og præcis føring af form og tamperhoved. Digital vejmåling via lineær encoder fås som ekstraudstyr.

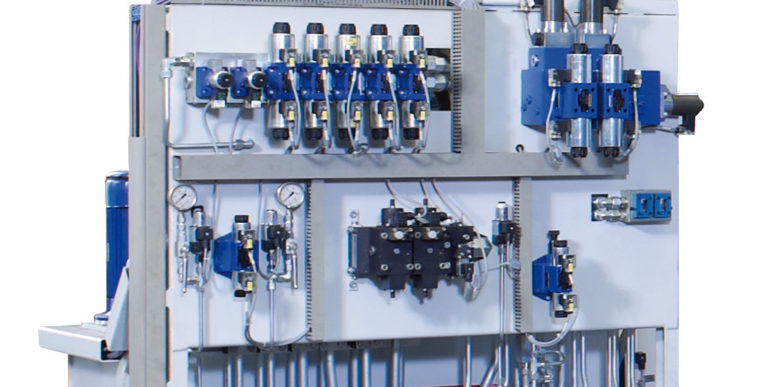

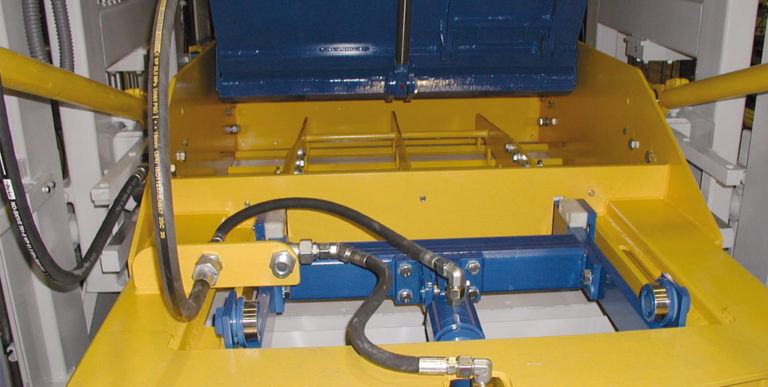

Maskinens hovedbevægelser (flytning af vibrerende bord, form- og sabotagehovedløft og flytning af foderskuffe) drives afhydrauliske cylindre, udviklet af ZENITH, og aktiveres via proportionalventiler. Produkterne kan lægges ned under afformningen med kontrolleret faldhastighed.
Hovedsabotagehovedet kan udstyres med enhydraulisk betjent hurtigskifteanordningfor hurtigt skimmelskifte. For kantsten fremstillet på tværs af påfyldningsretningen kan maskinen valgfrit udstyres med en roterende sabotagehovedanordning til nem rengøring af stampehovedsværd ved brug af foderskuffebørsterne.
For at øge maskinens kapacitet kan den udstyres medvalgfri "Speed & Comfort"-pakke. Denne pakke inkluderer kontrol og hydraulik med højere ydeevne, digitalt banemålesystem for alle hovedbevægelsesakser, sabotagehoved-hurtigskifteanordning og en bagbetonfødeskuffe med hydraulisk betjent rist.
Ved arbejde uden ansigtsblanding kan maskinen udstyres med enpolystyren kerne indføringsanordningtil fremstilling af isoleringsblokke eller med enroterende børstetil fejning af blokoverflader.
Tekniske data
| Funktioner | |
| Beholder til basismateriale | 1.200L |
| Grundmateriale fødekasse | 2.000L |
| Pigmentbeholder | 800L |
| Pigment fødekasse | 2.000L |
| Max. indføringshøjde på læsser | 2.800 mm |
| Formningsstørrelse | |
| Maks.formningslængde | 1.240 mm |
| Maks. formningsbredde (producerer på vibrationsbordet) | 1.000 mm |
| Maks. formningsbredde (producerer på jorden) | 1.240 mm |
| Produkthøjde | |
| Flerlagsproduktion | |
| Min. produkthøjde (producerer på pallen) | 50 mm |
| Max.produkthøjde | 250 mm |
| Maks. stablingshøjde (palle+ højde på et lags produkt) | 640 mm |
| Lav produktion på pallen | |
| Max.produkthøjde | 600 mm |
| Lav produktion på gulvet | |
| Max.produkthøjde | 650 mm |
| Produktion på gulvet | |
| Max.produkthøjde | 1.000 mm |
| Min.produkthøjde | 250 mm |
| Maskinens vægt | |
| Uden skimmel og pigmenter enhed | 11,7 T |
| Pigmentanordning | 1,7 T |
| Maskinstørrelse | |
| Samlet længde (uden pigmentenhed) | 4.400 mm |
| Samlet længde (med pigmentanordning) | 6.380 mm |
| Max.total højde | 3.700 mm |
| Min.totalhøjde(transporthøjde) | 3.240 mm |
| Samlet bredde (inklusive kontrolpanel) | 2.540 mm |
| Vibrationssystem | |
| Max.spændingskraft af vibrationsbordet | 80KN |
| Min.spændende kraft af topvibrationen | 40KN |
| Energiforbrug | |
| Baseret på det maksimale antal vibrerende bord | 42KW |
Produktionskapacitet
| Bloktype | Dimension (mm) | Billeder | Antal/cyklus | Cyklus tid | Produktionskapacitet (Pr. 8 timer) |
| Hul blok | 400*200*200 |
|
12 | 40'erne | 8.640 stk |
| Rektangulær brolægger | 200*100*60 |
|
54 | 38s | 817m2 |
| Rektangulær brolægger (uden facemix) | 200*100*60 |
|
54 | 36s | 864m2 |
| UNI Brolæggere | 225*112,5*60-80 |
|
40 | 38s | 757m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2.504 stk |
