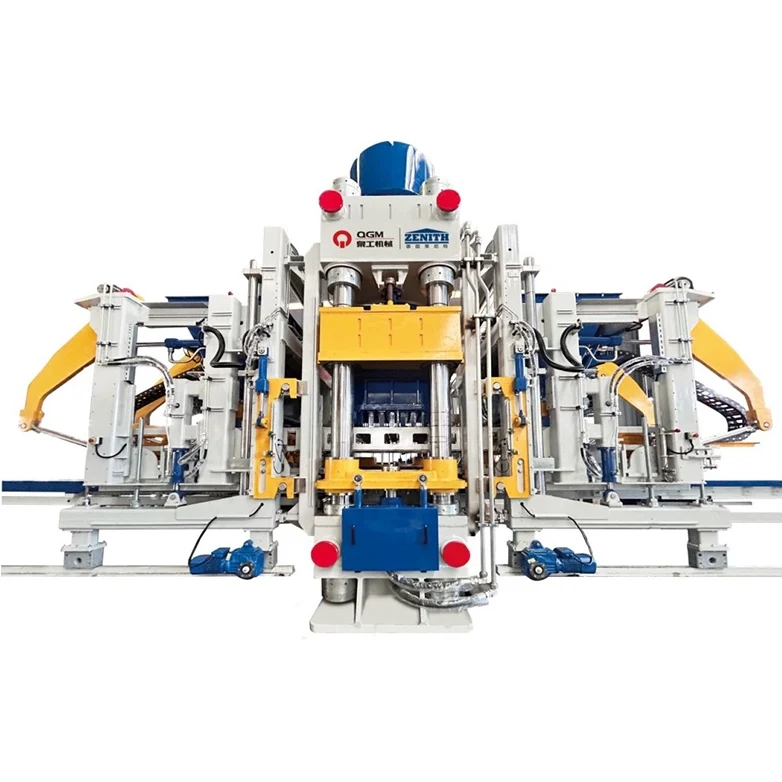

Bygget op omkring en integreret mekanisk, hydraulisk og elektrisk arkitektur, kombinerer VP-serien en højstyrke maskinramme, stortonnage hydraulisk presning, servovibration og intelligent automatisering. Internationalt anerkendte komponenter bruges i nøglesystemer for at understøtte stabil drift og ensartet formningsydelse.
Med tre trykkraftkonfigurationer - 600, 900 og 1.500 tons - giver ZN-VP-serien en skalerbar løsning til betonproduktproducenter med forskellige produktionskrav og produktspecifikationer.
Maskinen er særligt velegnet til applikationer, hvor formningstryk, materialetilpasning og produktfleksibilitet er vigtige. Afhængigt af den valgte model, formkonfiguration og produktionsopsætning kan maskinen fremstille:
●Standard betonblokke
● Hule blokke
●Belægningssten
●Kantsten
●Betonprodukter i stenlook
●Landskabsplejeprodukter
●Vandbesparende skråningsbeskyttelsesblokke
●Væg og dekorative betonprodukter
ZN-VP-serien understøtter også udnyttelsen af forskellige finkornede og fast-affaldsbaserede råmaterialer, herunder byggeaffald, metallurgisk fast affald, mineaffald, stenpulver, slam og sandvaskende mudder, med forbehold for passende materialeforberedelse og blandingsdesign.
Dette gør ZN-VP-serien til en velegnet mulighed for betonblokproduktionsprojekter med fokus på genanvendelse af fast affald og værdiskabende betonprodukter.
| Model | ZN600VP | ZN900VP | ZN1500VP |
| Produkthøjde | 40-200 mm kan tilpasses; angive ved bestilling | 40-200 mm kan tilpasses; angive ved bestilling | 40-200 mm kan tilpasses; angive ved bestilling |
| Palle størrelse | 1200*870 mm | 1200*1150 mm | 1400*1200 mm |
| Hovedpressende kraft | 600T | 900T | 1500T |
| Hovedcylinderdiameter | φ500 mm | φ600 mm | φ800 mm |
| Maskinvægt (Basismateriale + Face Mix + Hydrauliksystem) | Ca. 61T | Ca. 66T | Ca. 80T |
| Hydraulikkraft | 75 kW | 90 kW | 110 kW |
| Maskindimensioner (L × H × B) | Ca.6900x5600x2800mm | Ca.7200x5600x2800mm | Ca.8500x6000x3300mm |
| Standard Betonblok240*115*53mm | 42 stk./form | 52 stk./form | 64 stk./form |
| Belægningsblok200*100*60mm | 30 stk./form | 40 stk./form | 48 stk./form |
| Stone-Look Beton Produkt600*300*80mm | 3 stk./form | 3 stk./form | 6 stk./form |
| Hulblok390*190*190mm | 10 stk./form | 10 stk./form | 12 stk./form |

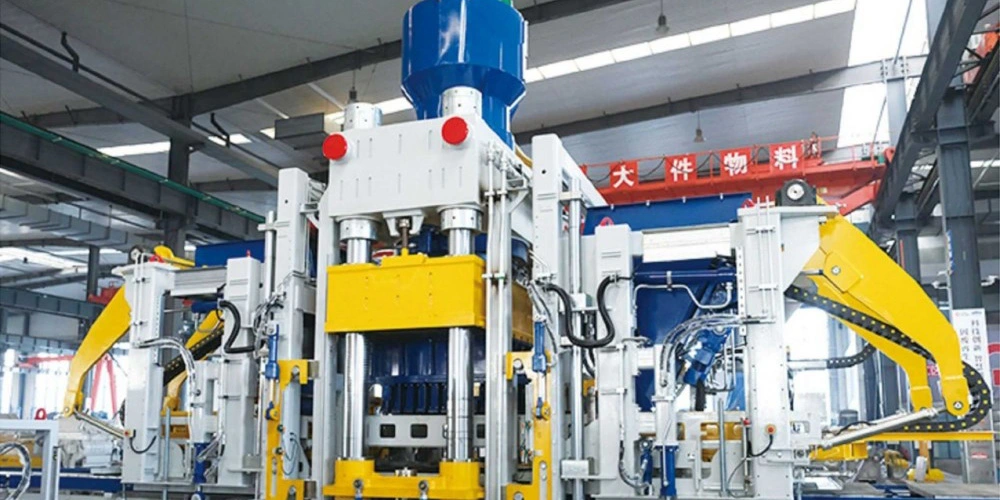

Hovedmaskinrammen er fremstillet af specialformede stålsektioner og inkorporerer patenteret konstruktionsteknologi.
Den svejsede ramme gennemgår vibrationsaflastende behandling for at forbedre den strukturelle stabilitet. Søjler med stor diameter giver støtte og vejledning under støbeformens lukning, hvilket hjælper med at opretholde en nøjagtig støbepositionering under hele formningsprocessen.
Afformningssystemet anvender mekanisk synkronisering for at koordinere formfrigivelse og understøtte ensartet produktdannelse.
Til produktion af højtryksbetonblokke er en stiv maskinstruktur afgørende for at opretholde en stabil formbevægelse og gentagelige formningsforhold.

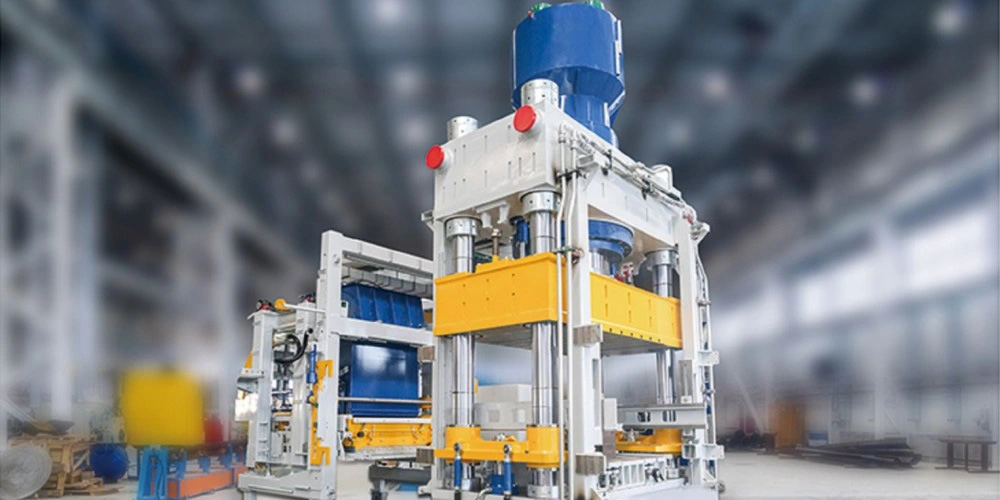

Det hydrauliske formesystem er et af de definerende træk ved ZN-VP-serien.
De tre modeller giver maksimale hovedtrykkræfter på henholdsvis 600, 900 og 1.500 tons. Hovedcylindre med stor diameter genererer den nødvendige formningskraft til højtryksbetonproduktproduktion.

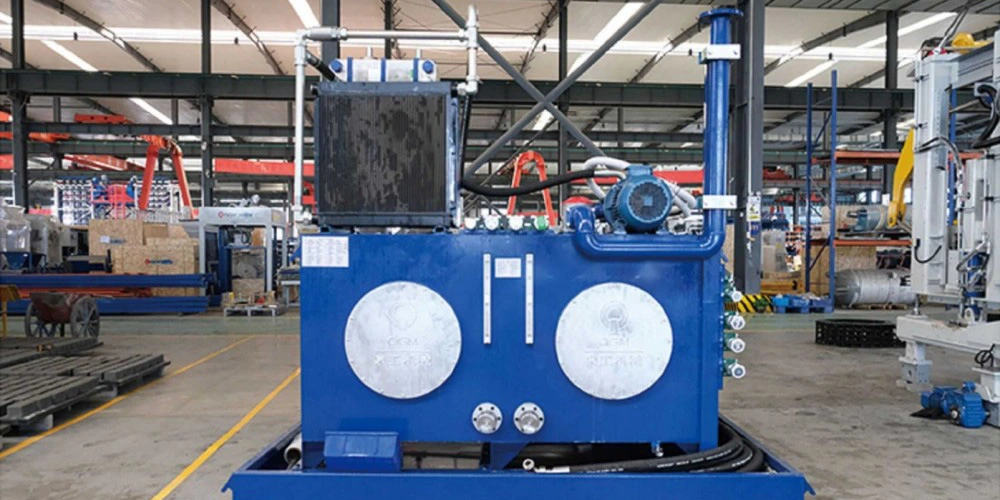

Internationalt mærke hydrauliske pumper og ventiler bruges i det hydrauliske system. Pressehastighed, tryk og slaglængde kan justeres i henhold til produkt- og proceskrav.
Dette gør det muligt at konfigurere formningsprocessen til forskellige produkttyper og materialeegenskaber.
Den hydrauliske højtrykskonfiguration er især relevant for producenter, der producerer tætte betonprodukter eller arbejder med blandinger, der indeholder fine pulvere og materialer, der er afledt af fast affald.
ZN-VP-serien inkorporerer avanceret tysk servovibrationsteknologi.
Servomotorer giver hurtig respons og præcis kontrol af vibrationsparametre, hvilket gør det muligt at justere excitationskraft og vibrationsydelse i overensstemmelse med produktionskravene.
Sammenlignet med fast vibrationsstyring giver servoteknologien større fleksibilitet ved skift mellem forskellige produkttyper og materialeformuleringer.
Den kontrollerede vibrationsproces understøtter betonkomprimering og hjælper med at opretholde ensartede produktformningsforhold.
Servovibrationsbetonblokformningsteknologi er især værdifuld, når en produktionslinje skal rumme flere produktspecifikationer frem for at køre et enkelt standardiseret produkt kontinuerligt.

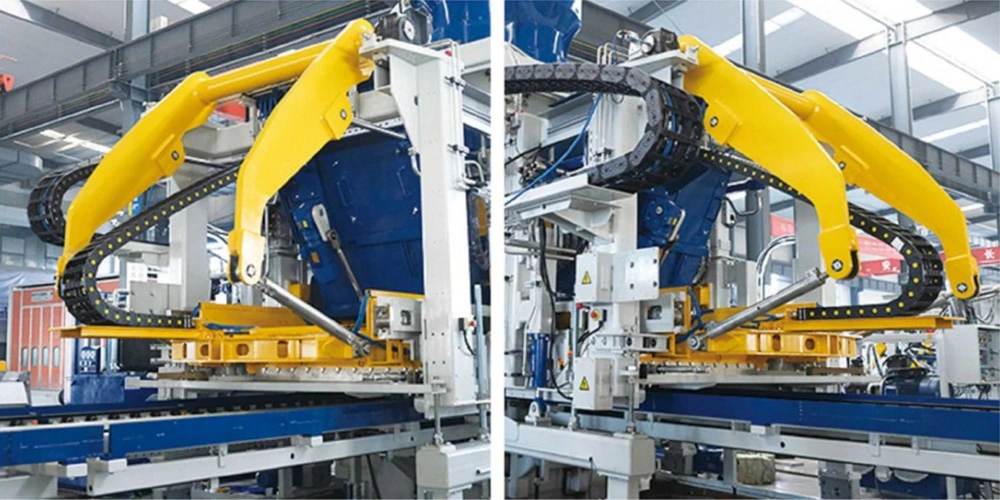

Materialetilførselssystemet bruger en robust svingarmskonfiguration til ensartet materialefordeling.
Styrehjul med stor diameter understøtter jævn bevægelse af fodervognen, mens udskiftelige slidplader er installeret på nøglekontaktflader for at forenkle vedligeholdelsen.
Foderplatformen bruger også udskiftelige slidkomponenter. Hydraulisk låsning gør det muligt at åbne og sikre foderdelen under inspektion, rengøring og vedligeholdelse.
Dette design giver lettere adgang til sliddele og hjælper med at reducere kompleksiteten af rutinemæssigt servicearbejde.
ZN-VP-serien kombinerer to formningsmekanismer: Statisk højtrykspresning + servovibration.
Det hydrauliske system giver hovedformningskraften, mens vibrationssystemet hjælper med at komprimere materiale under støbning.
Ifølge den originale tekniske konfiguration yder systemet op til 900 eller 1.500 tons hovedtrykkraft og 120 kN vibrationskraft på de tilsvarende modeller.
Den kombinerede teknologi er beregnet til at imødekomme dannelseskravene til tørprocesbetonprodukter, der anvender både groft fast affaldsmateriale og ultrafine pulvermaterialer.
Det kan anvendes til produktion af:
●Betonbelægninger i stenlook
●Permeable belægningsprodukter
●Kantsten
●Konventionelle betonblokke
●Landskabsplejebetonprodukter
●Andre tilpassede betonprodukter
Til projekter, der kræver både produktdiversitet og materialefleksibilitet, giver den kombinerede presse- og vibrationskonfiguration et alternativ til konventionelle statiske tryk eller vibrationsformende systemer.

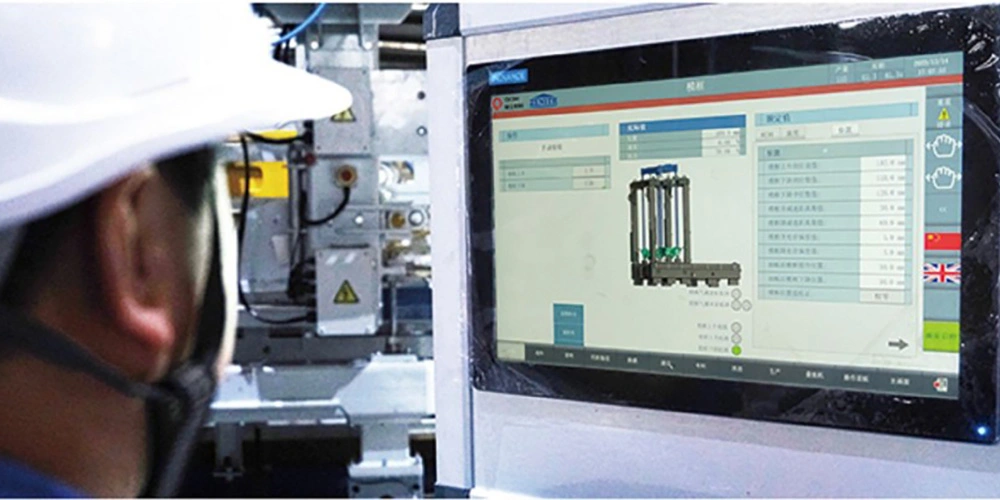

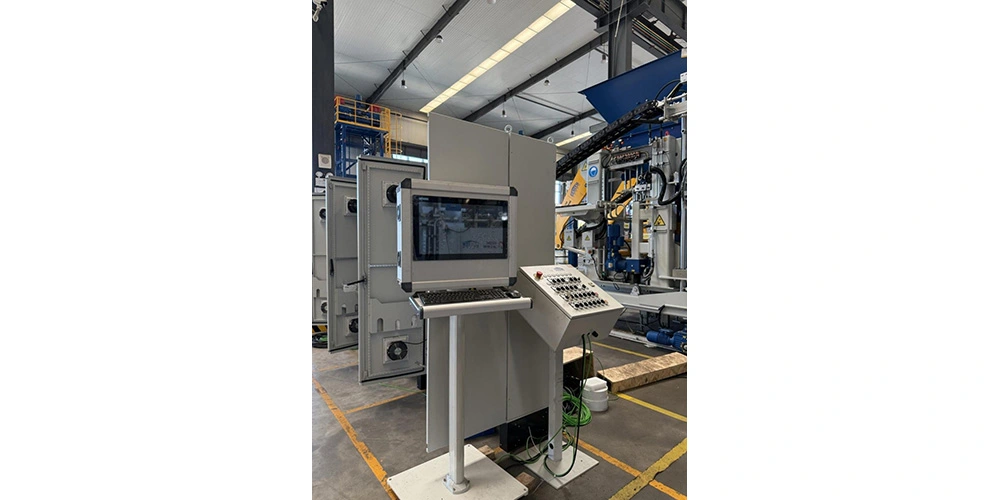

ZN-VP-serien integrerer tysk automationsteknologi med et visuelt menneske-maskine-interface.
Styresystemet koordinerer maskinens formningsprocesser og giver operatørerne en klar grænseflade til produktionsstyring.
Nøglefunktioner omfatter:
● Styring af produktionsopskrifter
● Driftsparameterstyring
● Overvågning af udstyrsstatus
●Indsamling af produktionsdata
●Maskindriftskontrol
●Visualiseret udstyrsinformation
Ved at reducere unødvendige manuelle indgreb hjælper den integrerede kontrolarkitektur operatører med at styre produktionsparametre mere konsekvent.

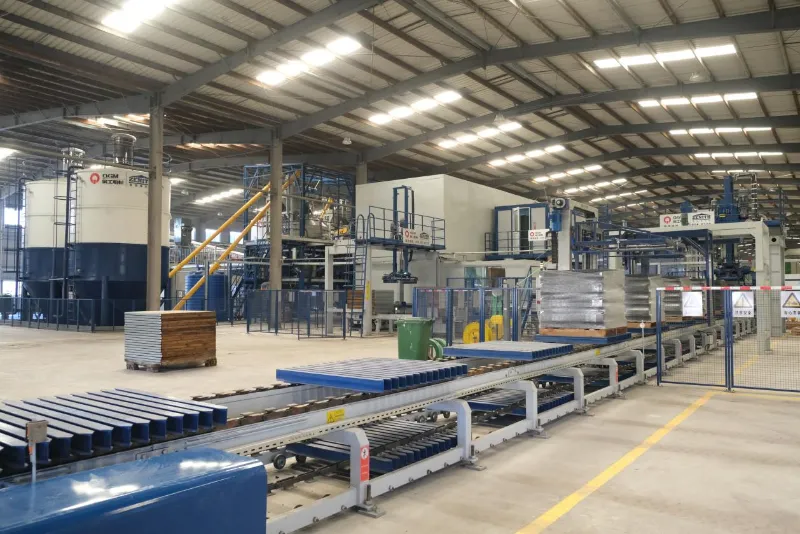

For automatiserede betonblokproduktionslinjer giver central styring også en klarere grænseflade mellem blokmaskinen og opstrøms- eller nedstrømsudstyr.

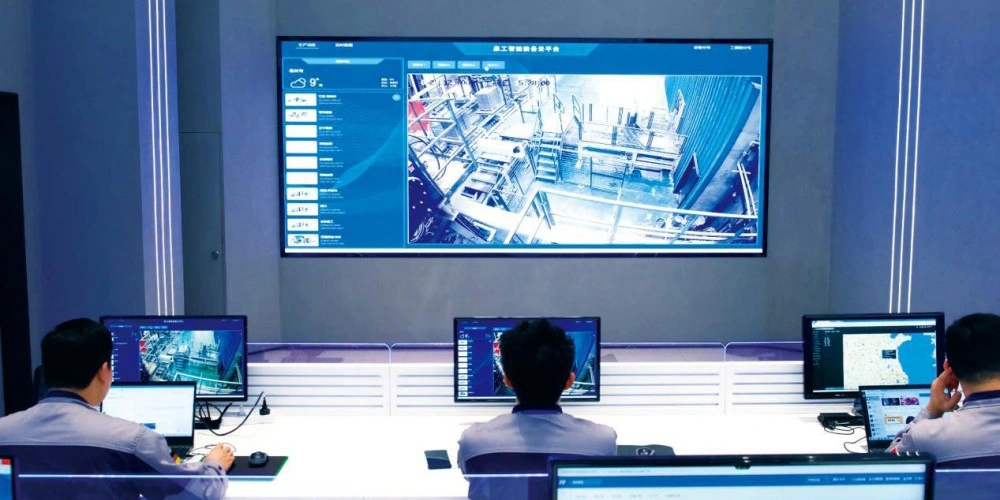

QGM Intelligent Equipment Cloud Service Platform udvider maskinstyring ud over det lokale styreskab.
Platformen integrerer cloud computing, datakommunikation, udstyrsmodellering, kunstig intelligens, fuzzy neurale netværk og big-data-teknologier til at indsamle og analysere udstyrsdriftsinformation og brugsmønstre.
Afhængigt af systemkonfiguration og godkendelse understøtter platformen:
●Online udstyrsovervågning
● Fjernbetjening af udstyr
● Teknisk fjernsupport
●Forudsigelig fejldetektion
●Fejldiagnose
● Udstyrs sundhedsvurdering
●Automatiske driftsrapporter
● Udstyrsdataanalyse
Dette skaber en digital forbindelse mellem blokfremstillingsmaskinen og cloud-baserede servicefunktioner.
For oversøiske blokproducenter kan cloud-baseret udstyrsovervågning give et ekstra lag af support, når produktionsudstyr er placeret langt fra producentens tekniske servicecenter.
QGMs intelligente udstyr og cloud-service tilgang er i overensstemmelse med dets bredere udvikling af digitalt forbundet blokfremstillingsudstyr og intelligente produktionssystemer.

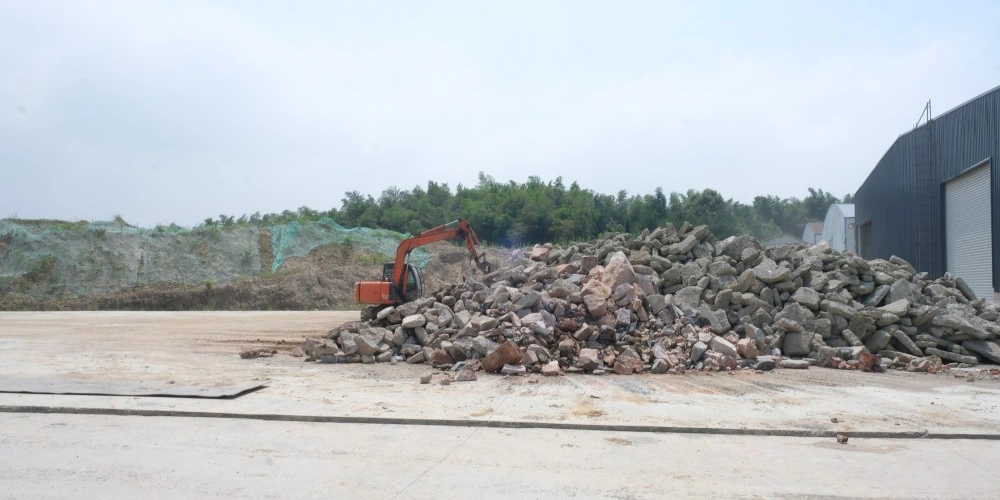

En af de vigtigste anvendelsesegenskaber ved ZN-VP-serien er dens tilpasningsevne til forskellige råmaterialer.
Afhængigt af materialeegenskaber, forbehandling og blandingsdesign kan maskinen bruges med materialer som:
Faste affaldsmaterialer
●Byggeaffald
● Metallurgisk fast affald
●Mineaffald
●Stenpulver
●Slam
●Sandvaskende mudder
Det faktiske materialeforhold og formulering bør bestemmes i henhold til de fysiske og kemiske egenskaber af de lokalt tilgængelige materialer.

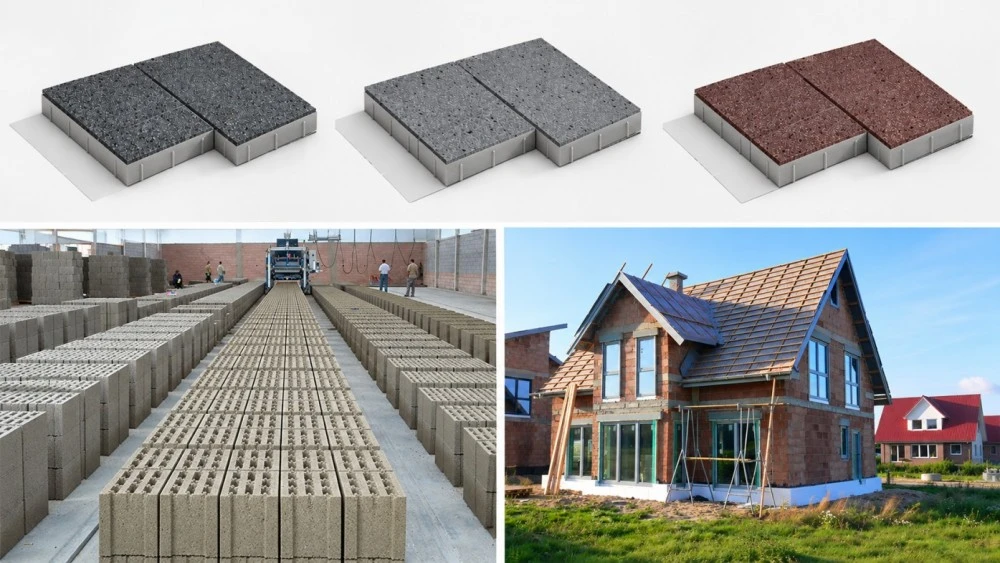

Betonprodukter
Maskinen kan konfigureres til produktion af:
●Standard betonblokke
● Hule blokke
●Belægningssten
●Permeable belægninger
●Kantsten
●Betonprodukter i stenlook
●Landskabsplejeprodukter
● Skråningsbeskyttelsesblokke
●Væg dekorative betonprodukter
Dette gør ZN-VP-serien relevant for genbrugsprojekter for fast affald, hvor målet er at omdanne korrekt forarbejdede affaldsmaterialer til salgbare betonprodukter.

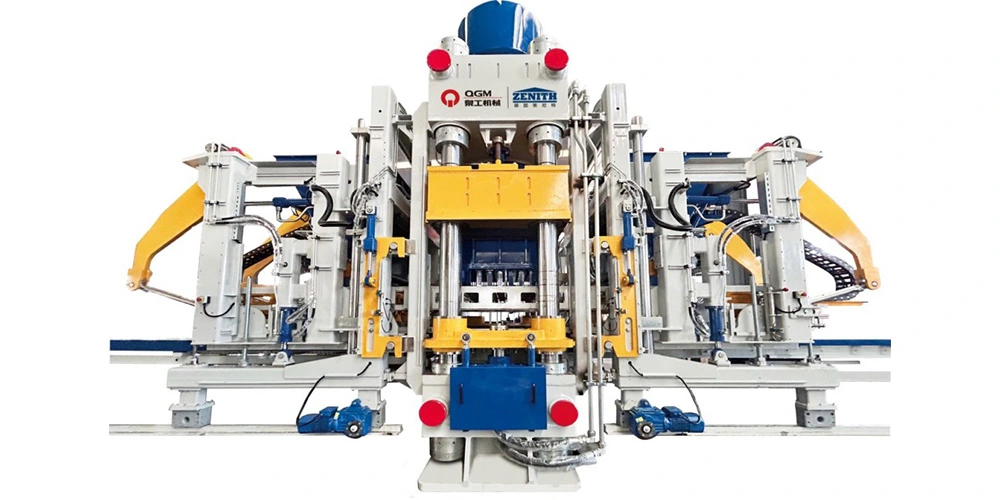

ZN600VP, ZN900VP og ZN1500VP giver tre forskellige udstyrskonfigurationer inden for det samme hydrauliske formningskoncept.
Valget af den passende model afhænger af faktorer som:
●Påkrævet trykkraft
●Palle dimensioner
●Produktstørrelse
●Produktsortiment
●Råvareegenskaber
● Form konfiguration
●Påkrævet produktionsskala
●Ledig planteplads

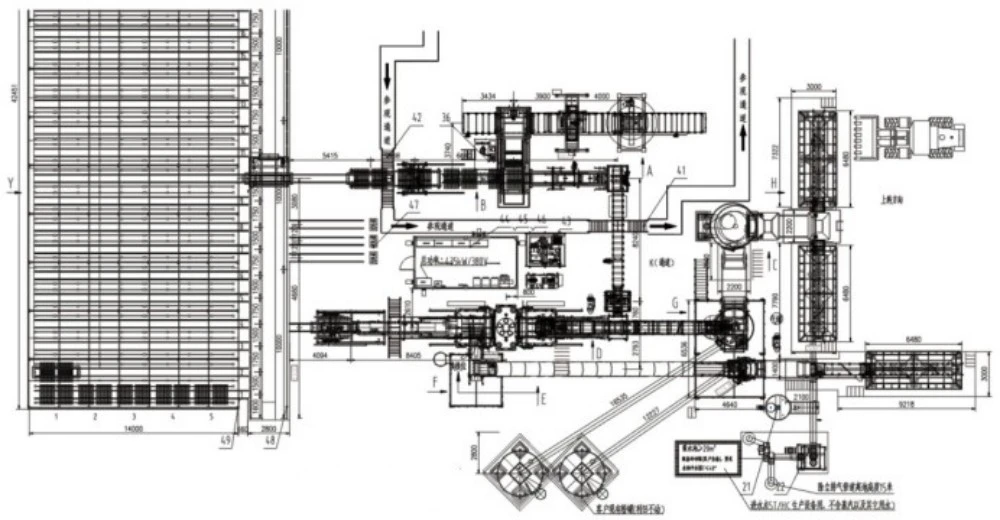

●Fuldstændig linjekonfiguration
