| Funktioner | |
|---|---|
| Maks. blokhøjde | 500 mm |
| Min. blokhøjde | 40 mm |
| Valgfri blokhøjde (min.) | 30 mm |
| Palle størrelse | |
| Standard | 1.400 x 1.100 x 50 mm |
| Forskellige pallestørrelser er mulige | |
| Betontragt bagpå | |
| Volumen (geometrisk) max. | 2.400 l |
| Ansigtsblandingstragt | |
| Volumen (geometrisk) max. | 2.400 l |
| Forskellige tragtudførelser med trækplade eller doseringsklap til flerfarvet produktion er tilgængelige. |
|
| Foderhøjden kan justeres individuelt. | |
| Maskinens vægt | |
| Med ansigtsblandingsenhed og form | AC. 35.000 kg |

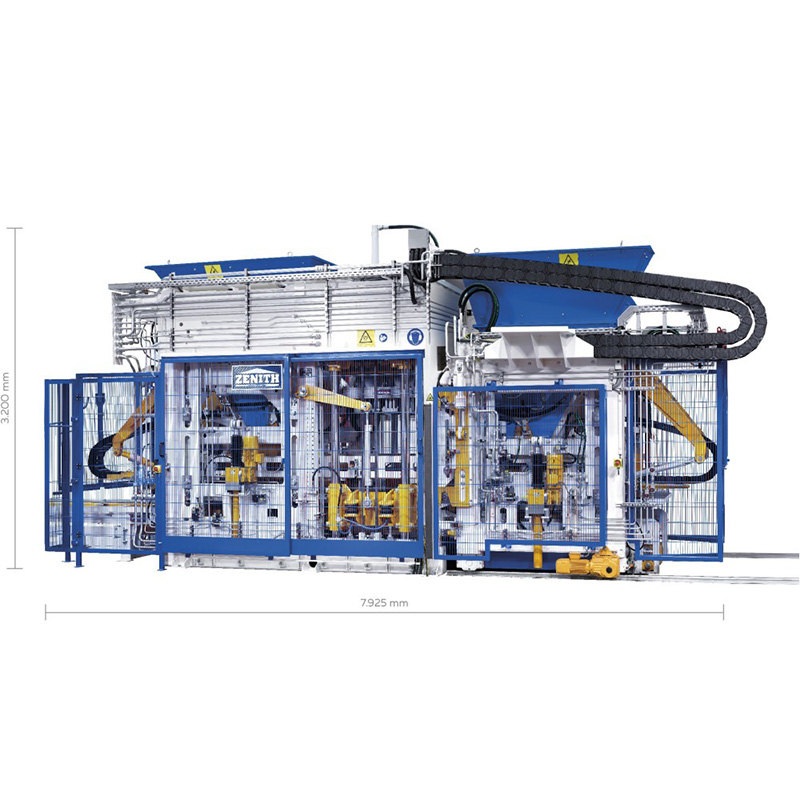

| Maskindimension | |
| Maks. total længde med ansigtsblandingsenhed | 7,925 mm |
| Maks. total højde (transport) | 3.200 mm |
| Max total bredde | 3.100 mm |
| Vibrationssystem | |
|---|---|
| Vibrerende bord en-delt, Ultra-Dynamisk servovibration med frekvens- og amplitudekontrol (max. centrifugalkraft) |
175 kN |
| 2 sabotagehovedvibratorer (max. centrifugalkraft) | 35 kN |
| Hydraulik | |
| Kapacitet (i alt) | 560 l/min |
| Driftstryk
pumpe 1 maskine pumpe 2 sabotagehoved pumpe 3 indstillingstilstand |
180 bar 200 bar 200 bar |
| Elektrisk | |
| Tilslutningsstrøm (standard) med ansigtsblandingsenhed Installeret strøm |
ca. 310kW |
| Tilslutningsstrøm | ca. 160 kW |
| Sikringsbeskyttelse | 315A |
| Forsyningsledning | 4x 185mm² alternativ 2x 4x 70mm² |
| System Siemens S7-1500, TIA-Portal |
|

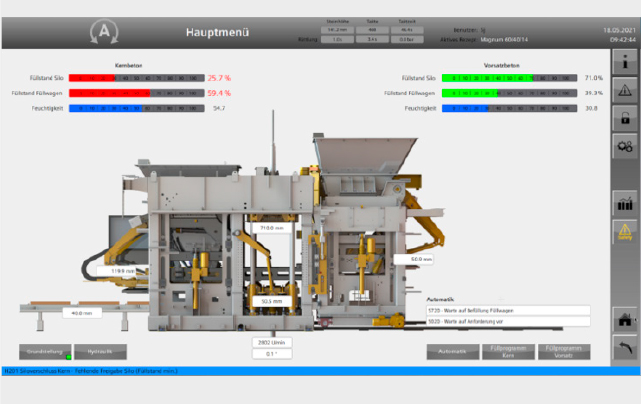

| Betjening via berøringspanel |
|
Tekniske detaljer kan ændres - uden forudgående varsel. Billeder af det viste udstyr er kun eksempler. Billeder kan indeholde muligheder efter kundens efterspørgsel.
Den højdejusterbare bundblandingsbeholder er en speciel nyhed og er udviklet for at forbedre kvaliteten af betonprodukterne markant. Det hjælper med at optimere materialeflowet og sørger for en jævn fordeling af materiale. Derudover kan påfyldningsmængden i foderskuffen justeres præcist og produktafhængigt.

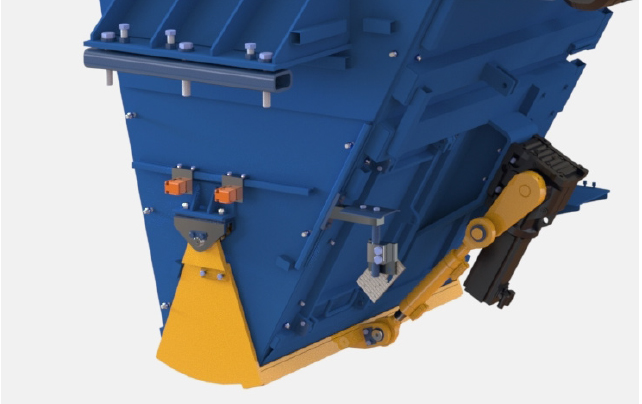

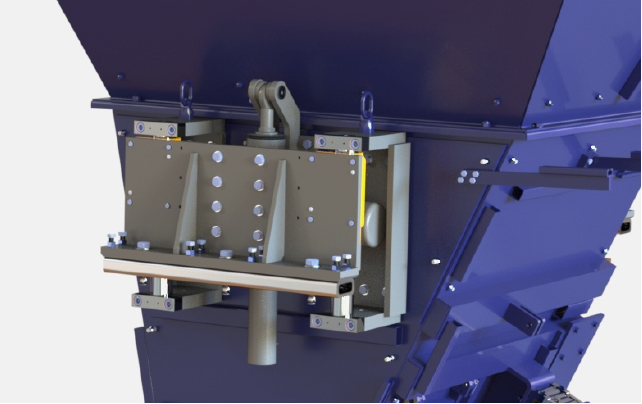

Tragtklapperne på basis- og frontmixtragtene er udstyret med servomotorer. Dette giver ekstremt hurtige åbnings- og lukketider. Resultatet er en meget mere nøjagtig dosering. Fordelen er en bedre reproducerbarhed af produktionsprocessen, hvilket yderligere forbedrer den høje produktkvalitet.

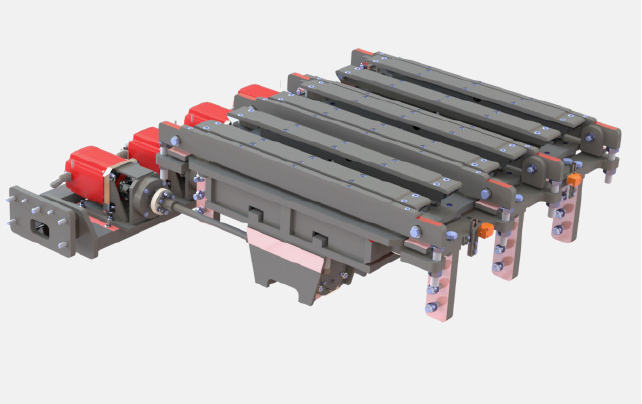

Det primære sabotagehoved giver meget mere fleksibilitet under produktionen end almindelige sabotagehoveder. Antallet af gummibuffere kan frit vælges. Ydermere kan hovedsabotage også designes i henhold til andre producenters tilslutninger. Disse innovationer gør produktionen meget mere præcis og pålidelig.

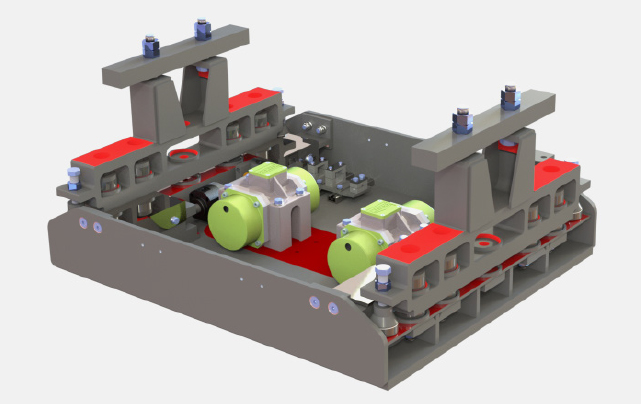

Vibrationssystemet med et-delt vibrerende bord er videreudviklet i samarbejde med RWTH Aachen. Den opnår en høj energieffektivitet takket være den optimale fordeling af vibrationskræfter. Da dette system fungerer uden oliebad og ikke har behov for yderligere luftkøling, er det meget miljøvenligt og tillader nem vedligeholdelse.

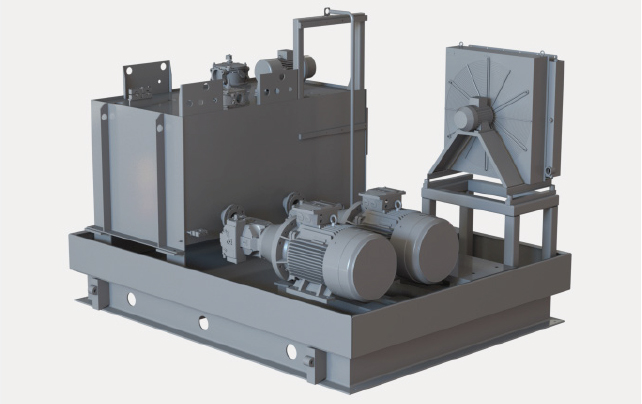

Maskinen arbejder med to hovedpumper (kapacitet 270l/min) og to trykakkumulatorer for hurtige cyklustider under almindelig produktion. I tilfælde af pumpesvigt kan maskinen betjenes med den anden pumpe for at undgå produktionsstop. Den ekstra pumpe til indstillingstilstand (kapacitet 20l/min) garanterer en sikker begrænsning af hastighederne for de respektive bevægelser.
Alle hovedakser (sabotagehoved, form, foderskuffe, påfyldningsrist) er udformet som kontrollerede akser i TIA-portalen. Derfor er ekstern styreelektronik ikke nødvendig. Dette system sørger for nøjagtig og kontinuerlig positionering. Den høje præcision af gentagelserne i produktionsprocessen garanterer en konstant høj produktkvalitet under nonstop produktion.
